一、概述:

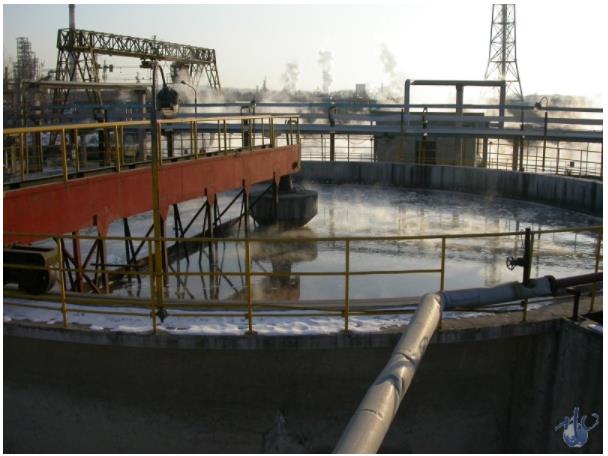

BZN半橋式周邊傳動濃縮機主要用于輻流式濃縮池的機械濃縮排泥

二,型號說明:

三、特點:

周邊傳動濃縮機驅動裝置設有過扭保護機構,工作更加安全自動。傳動裝置進行了優化設計,效率更高,外形更趨美觀。能進一步分離濃污混中的自由水份,以減少污泥體積,提高污泥濃效果,有利于提高沉滾效率設備的尺寸、材質及其他配置可根據用戶需求而定

四、結構與工作原理:

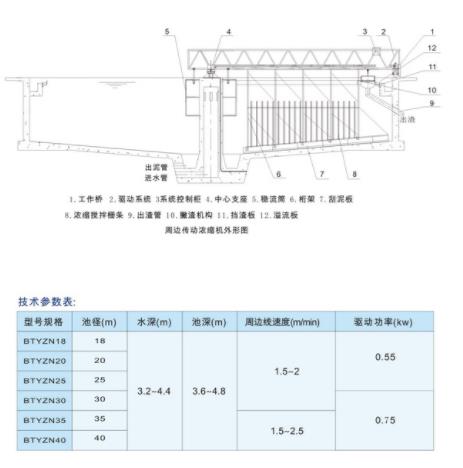

周邊傳動濃縮機主要由主梁(工作橋)、中心支座及集電裝置、驅動裝置、刮集泥裝置、浮渣刮板、穩流簡、浮板、小刮板、條,溢流裝置和控制柜等成。中心支座由固定支撐座、轉軸承和機架成可同時承受軸向力,程向力和傾覆力矩,集電裝置采用滑環式集電裝,由集電環和電架成,浮渣刮板,浮渣板、浮漏斗組成搬渣機構,能有效地清除水面浮渣,主梁是連接中心支座和行走端的大型部件,其上有走道板和欄桿,鋼梁的下面連接刮泥架,清機構,和小刮板等,在行走端梁的帶動下來完成刮、刮工作設備外形圖,技術參數見圖表土建條件尺寸參考半橋式邊傳動刮泥機

BTYZNW型周邊傳動濃縮機
